さてさて、前回、DYTACのガイズリータイプのハンドガードを
WEのHK416に取り付けるための加工箇所がわかりましたので、
今回は、実際に加工して取り付けてみます

一番ネックなのは、バレルナットだと思います。
なぜなら・・・こんな感じです↓


WEのナットは外径が大きいのです。
つまり、削らないといけないのです。
その削り量はいかに！？

では、いってみよう

まずは、簡単なガスブロックの加工からやります。

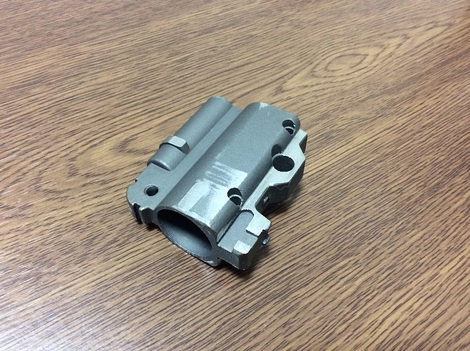

じゃん♪

いきなり加工後の写真ですｗ

まあ、現物に合わせて、ひたすら削るだけなのでｗ

前回の記事にも書きましたが、
実銃でもガスブロックの加工は必要なようです。

ガスブロックの加工箇所は3点です。
①左右のスリングフック切除(実銃でも、VFCでも)
②着剣ラグの幅を小さくする(WEのみと思われる)
③ガスブロック上面の円弧状の突起部分を小さくする(WEのみと思われる)

次に、厄介なバレルナットを加工します。

手始めに、バレルナットの径を測定してみました。
比較用に、ZーPARTSから出ているVFC用のバレルナットも用意しました。

本当は流用できるかと思って買ったのですが、
ネジピッチが異なっているため(VFCはマルイピッチ、WEは実ピッチ）
無駄になりました

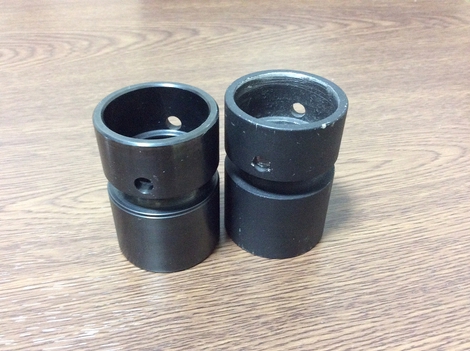

左がVFC用で、右がWE用です。

VFC：Φ35mm
WE：Φ36mm

つまり、少なくとも直径で1mmは削る必要があります。

しか～し、それだけではなかった…

VFCに比べ、WEのトップレールの高さが、どうやら0.5mm高いようです。

VFC本体は持っていないので、確認はできませんが、
SMRを確認すると、バレルナット外径からトップレールまでの
高さが19mmくらいで、WEのアッパーレシーバも、バレルナット外径から
トップレールまでの高さが約19mmでした。
バレルナットの径が1mm異なることから、
半径方向で0.5mmの差があるという計算です。

なので、バレルナットの径を、VFCのバレルナットの径と同じにしても、
トップレールに段差ができてしまうわけです。

そこで、バレルナットの径をφ34mmまで削ることにしました。
（0.5mm持ち上げられるようにするためです）

知り合いの旋盤を拝借して加工して、こんな感じ↓

長さ方向も1mm程度削りました。

あとは、組んでいきます。
注意することは、いかにスキマを埋めるかです。

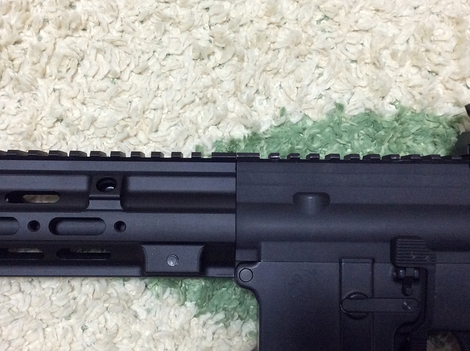

途中経過の写真はないですが、こんな感じです。


バレルナットの上面にはアルミテープで1mm分盛ってます。
それと、ハンドガードとアッパレシーバーのトップレールが噛み合う部分も
WEの方が大きいので、こちらもプラ板やテープを駆使して埋めてやります。

ちなみに、ガスブロックは、タッチペンのつや消し黒で、ヌリヌリしました。
家の中ではスプレーできないし、レールの中だから黒くなればいいか的な感じですｗ

また、アウターバレルは、
10インチアウターバレル（正ねじ）⇒4インチエクステンション（正ねじ）
⇒0.5インチ正逆アダプターで14.5インチにしています。

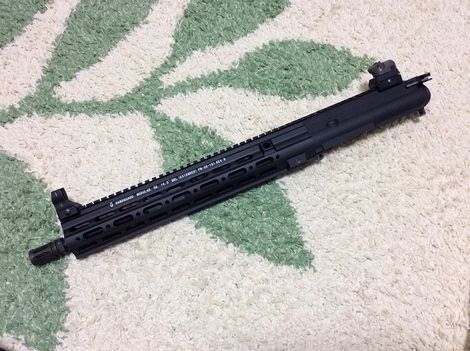

そして、こんな感じです♪↓




ロワーを付けると、こんな感じ♪↓


スマートになりました

ハイダーを長いのにしたいな・・・

と、まあ、ひとまず完成で〜す！
あ〜しんどかった(-｡-;
けっこうメンドくさかったので、二度とやりたくないw

バレル長いアッパーはもう一個あるし、
今回作ったアッパーはヤフオクにでも出そうかな・・・な～んてｗ

以上、DYTAC SMRでした！長かったな～ｗ
